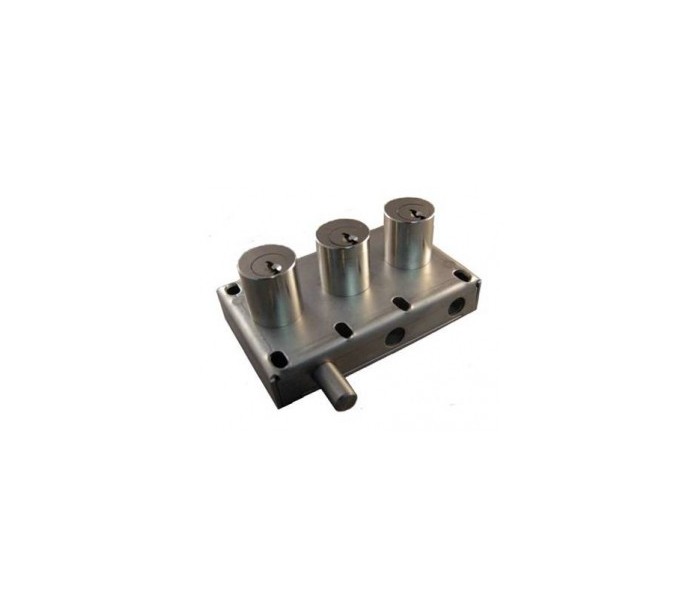

EL13AP / EL13BP / EL13EP

CARACTERÍSTICAS:

- Caja y perno en acero inoxidable

- Diámetro del perno: 10 mm

- Carrera del perno: 12 mm

- Forma del perno posterior: cuadrado, 10 mm

- Tambor enchapado en níquel y acabado cromado

- Llave de metal

PRINCIPIO DE FUNCIONAMIENTO:

- EL13AP

  Inserción del perno en su posición: L=18mm – Llave 1

  libre y llaves 2 y 3 prisioneras

  Insertar la Llave 1, girar 180°, Inserción del perno en su

  posición: L=6mm - Llave 1 prisionera.

  Girar la Llave 2 180°, llave 2 libre.

  Girar la Llave 3 180 °, llave 3 libre.

- EL13BP

  Inserción del perno en su posición: L=18mm –

  Llave 1 prisionera y llave 2 libre

  Insertar la llave 3, girar 180°,

  Insertar la llave 2, girar 180°,

  Girar la llave 1 180°. Retiro del perno en su posición:

  L=6mm - Llave 1 libre. Llaves 2 y 3 prisioneras.

- EL13EP

  Inserción del perno en su posición: L=18mm - Llaves 1 y 3 libres

  Retiro del perno en su posición: L=6mm - Llaves 1, 2 y 3 prisioneras.

OPCIONES:

- Longitud de inserción del perno en su posición, L=35 mm,

  referencia: EL13AP35/ EL13BP35/ EL13EP35
