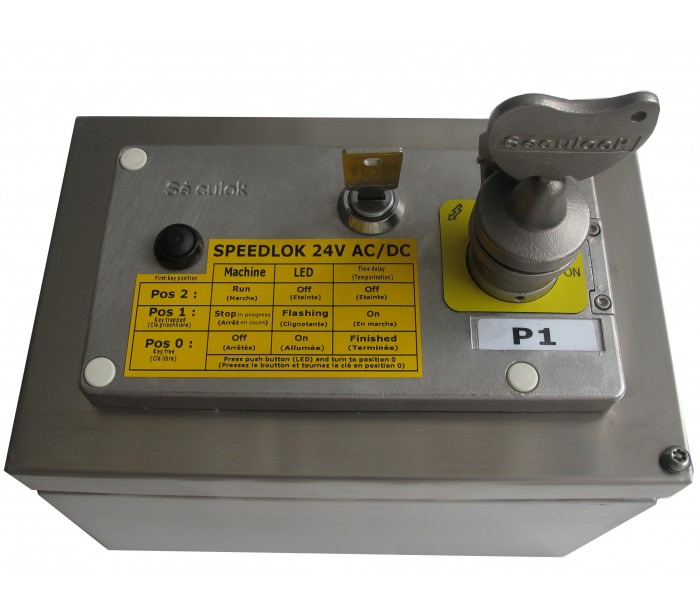

SPEEDLOK

CARACTERISTICAS:

- Enclavamiento de circuitos por control remoto con liberación

  de llaves al finalizar la rotación del motor.

- Operación del interruptor de llave de 5 posiciones:

  «encendido», «apagado» y «arranque», velocidad cero, llave libre.

- Retardo temporizado ajustable entre 0 y 999 segundos

- 1 a 5 cerraduras (llaves). Llave múltiple, referencia: 2E, 3E, 4E, 5E

CARACTERISTICAS ELECTRICAS:

- Alimentación CA/CC de 24 voltios, referencia: 24V,

- 240 voltios, referencia: 240V

- 2NO+2NC, 3 posiciones, AC21 16A, AC23 4kW/230V,

  7,5/400V, AC3 3kW/ 230V, 4 kW/ 400V

MATERIALES:

Cerradura de acero inoxidable 316, caja 304

OPCIONES:

- cubiertas antipolvo para cerraduras, referencia: CE

- 2 posiciones de llave, encendido y apagado (llave libre): referencia: 2P

- 3 posiciones de llave: encendido; solicitud de parada,

  apagado (llave libre), referencia: 3P

- Detección de 2 motores con 2 relés: referencia: 2RVN

PRINCIPIO DE FUNCIONAMIENTO:

Al girar la primera llave de la posición 2 a la posición 1 se detiene

el sistema cuando el relé de velocidad detecta 0 velocidad, la llave

1 puede girar de 1 a 0 y ser retirada, lo cual libera a las otras llaves.

Para reiniciar, todas las llaves deben ser insertadas en la unidad.

Los contactos 8-9 y 10-11 son contactos del circuito de seguridad,

los contactos 7-8 y 12-13 son para señalización, tal como se observa
