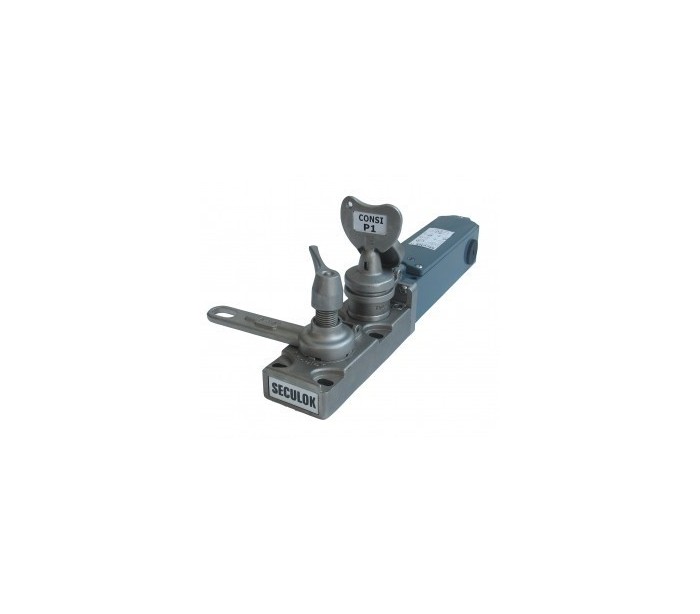

ASCL-1E

CARACTERISTIQUES :

- Déverouillage électromécanique

- 2 contacts de contrôle de position de électro-aimant

- 2 contacts de contrôle du loquet (sécurité positive)

- Facteur de marche 100%

- Voyant

- Dispositif d'annulation

- Loquet 85mm

- Température d'utilisation : -25°C à +80°C

- Utilisation : prévoir protection fusible 0,5A type gG pour alimentation 24V ou fusible 0,5A type retardé pour alimentation 230V et BP de mise sous tension

MATIERE :

- Serrure : Inox 316L

- Actionneur : Zamak finition peinture polyester

OPTIONS :

- Cache entrée de loquet ref : CEL

- Loquet chaîne 20cm ref : C0.2

- Loquet chaîne 30cm ref : C0.3

- Distahnce du centre 135mm ref : LQ135

- Distance du centre 180mm ref : LQ180

- Loquet anti-vibration ref : ATV

- Herse à 2 cadenas ref : HC2

- Herse à 8 cadenas ref : HC8

- Protection renforcée (bêton) ref : PR

- Alimentation 120 Volts ref : 120V (-15% / +15% il est recommandée d'utiliser un fusible 315mA de type retardé)

- Alimentation 230 Volts ref : 230V (-15% / +15% il est recommandée d'utiliser un fusible 315mA de type retardé)

- Contact 2NC+2NO ref : 2O2F

- Dispositif d'évacuation ref : ERD

PRINCIPE :

Présence de tension. Déverrouillage de la clé de consignation autorisant le déverrouillage du loquet et l'ouverture du protecteur.
